方形雙層單門重錘式鎖風翻板閥
-
型號：DbSzFJ-I
品牌：揚州唯升
連接方式：法蘭連接
驅動方式：重錘式
- 商品信息
方形雙層單門重錘式鎖風翻板閥用途
本系列鎖風翻板閥廣泛適用于建材、冶金、化工、電力等行業，作為各類除塵設備的灰斗卸料裝置及各種磨機、烘干機、料倉等設備的卸料裝置，防止野風吹人。
方形雙層單門重錘式鎖風翻板閥結構特點
本系列鎖風翻板閥采用碳鋼焊接結構，配重杠桿自動復位機構，結構緊湊，工作平穩可靠。具有卸灰徹底、密封性好、重量輕、結構簡單、動作靈敏等特點。
方形雙層單門重錘式鎖風翻板閥工作原理
該系列翻板閥在物料重力作用下自動開啟，物料下落后配重杠桿系統使閥板自動復位，防止野風吹人，從而完成物料的輸送。
方形雙層單門重錘式鎖風翻板閥型號編制說明
方形雙層單門重錘式鎖風翻板閥主要性能指標：
適用介質 | 干燥粉塵 |
工作溫度 | ≤150℃ |
卸灰量 | 6~80m3/h |
DbSzFJ-I方形雙層單門重錘式鎖風翻板閥
方形雙層單門重錘式鎖風翻板閥技術參數表：
A1xA | KxB1 | C1xC | MxB | L | H | n-d |
100x100 | 2x72.5 | 180x180 | 2x72.5 | 580 | 580 | 8-φ11 |
150x150 | 2x100 | 240x240 | 2x100 | 580 | 580 | 8-φ11 |
200x200 | 2x125 | 290x290 | 2x125 | 700 | 700 | 8-φ11 |
300x200 | 3x125 | 400x290 | 2x125 | 760 | 750 | 10-φ13 |
300x300 | 3x125 | 400x400 | 3x125 | 760 | 750 | 12-φ13 |
400x200 | 4x115 | 500x290 | 2x125 | 800 | 800 | 12-φ13 |
400x300 | 4x115 | 500x400 | 3x115 | 800 | 800 | 14-φ13 |
400x400 | 4x115 | 500x500 | 4x115 | 800 | 800 | 16-φ13 |
500x400 | 5x112 | 600x500 | 4x115 | 900 | 850 | 18-φ13 |
500x500 | 5x112 | 600x600 | 5x112 | 900 | 850 | 20-φ13 |
注：可按用戶要求設計制造。

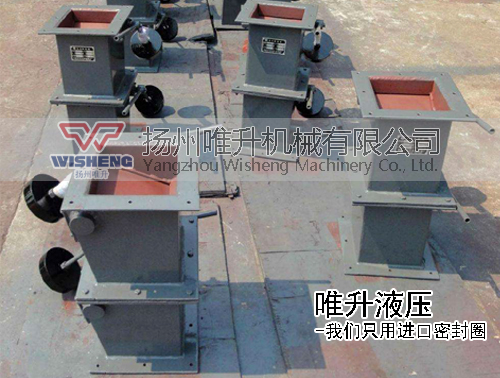

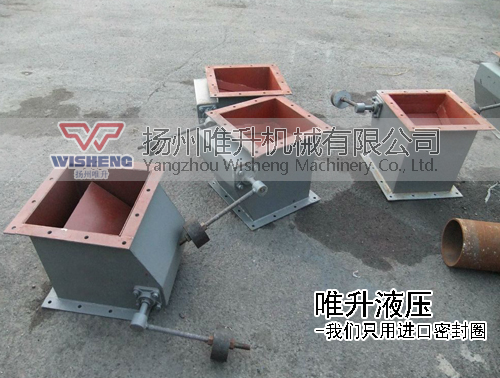

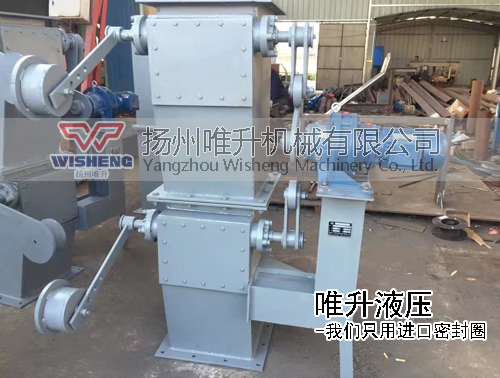

鎖風翻板閥實物展示：
 |  |  |
