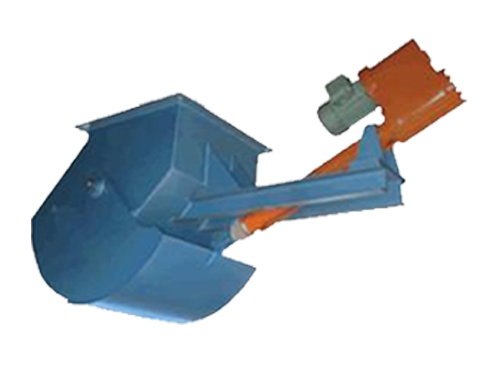

DTSZ-B-II電動扇形閘門

型號：

DTSZ-B-II

品牌：揚州唯升

材質：碳鋼、耐磨板

電壓： 380V（普通/防爆）、400V（出口）、

660V（普通/防爆）、1140V（防爆）

防護等級： IP54、IP55、IP65

連接方式：法蘭連接(方口)

驅動方式：

電動推桿

適用介質：粉塵物料、固體顆粒

商品信息

DTSZ-B-II型扇形閘門選型用途：

本系列扇形閘門廣泛應用于建材、冶金、礦山、電力、化工、等行業，是各類落料系統的卸料控制裝置。

DTSZ-B-II型電液動扇形閘門選型結構特點：
安裝方便，可直接安裝于料倉下部。采用電動推桿驅動，空間小，固定更方便。運行平穩，故障率低，可以快速切斷料流。

DTSZ-B-II型電動扇形閘門選型工作原理：
電動扇形閘門選型由本體、扇形閘板、軸、密封、執行機構等部件構成，市面以電液動扇形閘門和電動扇形閘門為主；手動或執行機構（電液推桿或電動推桿）推動搖桿使扇形閘板沿軸心旋轉開啟，物料隨即下落；待接料裝置滿載后再推動搖桿使扇形閘板復位，關閉截斷下落的物料。扇形閘門結構簡單由優質鋼板焊接而成具有開啟靈活無卡阻等特點。

DTSZ-B-II型電動扇形閘門型號編制說明：

電液動扇形閘門選型

DTSZ-B-II型電動扇形閘門

結構特點：

本系列電動扇形閘門直接將電動推桿固定在閘門本體上，避免用戶在現場定位的煩惱，安裝方便。

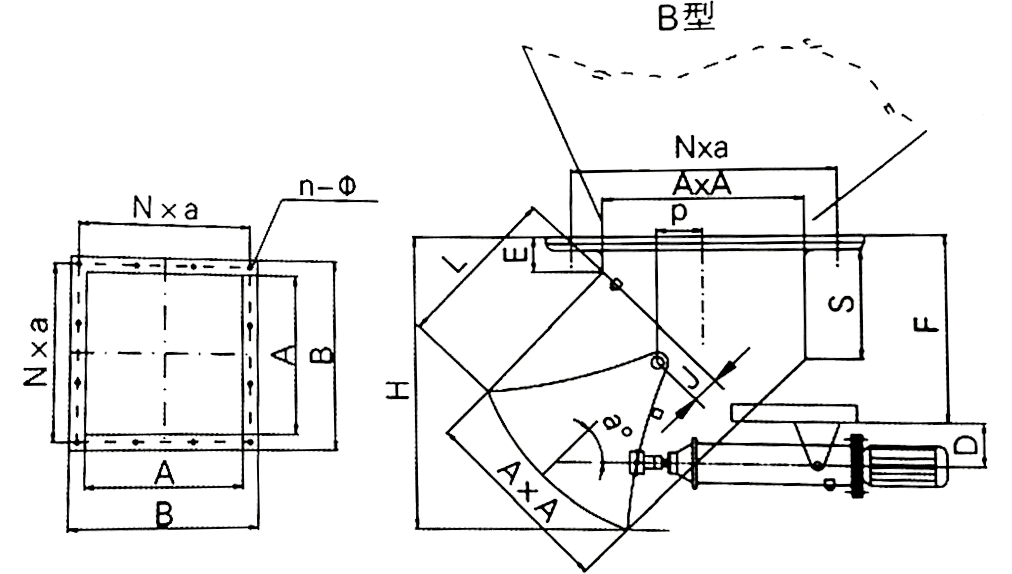

DSZ-B-II型電動扇形閘門廠家外形及安裝尺寸

型號	a	主要尺寸												電液推桿型號	功率
型號	a	A	B	D	E	F	J	P	S	L	H	Nxa	n-Φ	電液推桿型號	功率
DTSZ-20B45II	45°	200	300	200	80	120	60	72	260	260	420	2x130	8-14	DT700-130	1.1
DTSZ-20B60II	60°	200	300			116		43	240	240	400	2x130		DT700-150
DTSZ-30B45II	45°	300	400			200		86	360	360	560	2x180		DT700-150
DTSZ-30B60II	60°	300	400			161		50	340	340	540	2x180		DT700-180
DTSZ-40B45II	45°	400	500	250		215		101	450	450	675	2x230		DT700-180
DTSZ-40B60II	60°	400	500			203		57	430	430	645	2x230		DT700-240
DTSZ-50B45II	45°	500	626		100	335	80	130	550	550	850	3x190	12-18	DT1000-230	1.5
DTSZ-50B60II	60°	500	626			300		73.5	530	530	795	3x190		DT1000-270
DTSZ-60B45I	45°	600	726			408		144.5	620	620	970	3x224		DT1000-260
DTSZ-60B60-I	60°	600	726			405		80	600	600	900	3x224		DT1000-360
