電動三通分料器

來源:www.visri.com.cn|作者:揚州唯升 |發布時間:2020-05-30 |次瀏覽

DSF-A型電動三通分料器用途：    本系列產品是我公司根據市場需要與有關設計院合作開發的系列產品，是物料輸送系統中實現物料快速換向的理想設備，適用于堆比重≤2.5t/m3的各類礦石、煤炭、

DSF-A型電動三通分料器用途：

本系列產品是我公司根據市場需要與有關設計院合作開發的系列產品，是物料輸送系統中實現物料快速換向的理想設備，適用于堆比重≤2.5t/m3的各類礦石、煤炭、焦炭、灰渣、化工產品等散狀物料，廣泛應用于建材、冶金、礦山、輕工、電力、糧食等行業固體顆粒的散狀物料的輸送。

DSF-A型電動三通分料器工作原理：

該產品主要由閥體、閥軸、閥板、曲柄機構，電動推桿等組成，工作時電液推桿的直線往復運動通過曲帶動軸、閥板作一定角度的擺動，從而達到控制物料流向、輸送物料之目的。

DSF-A型電動三通分料器特點：

1、設計合理，規格、型號齊全，產品系列化。產品便于選型，通用、綜合配套性強，操作簡便，易于維修。

2、整體機構緊湊，重量輕、耗電省、噪音小、安裝方便。

3、配套動力源為電液推桿或電液動轉角器，其開閉快速、靈活，具有帶負載啟動能力及過載自動保護功能，其推、拉力均可實現無級調節，驅動力范圍廣，并可精確調節往復行程。

4、應用范圍廣。系列分料器及配套設計可廣泛使用于各行業的散裝物料的貯運。

5、自動化控制，可實現遠程控制、開度信號顯示；并可實現遠程、集中控制。

DSF-A型電動三通分料器選型須知：

在腐蝕性較強或高溫條件下使用，可更閘門的材質及增加內襯。在防爆場所使用時，可選用DYT系列防爆型電動推桿或防爆型電液轉角器作為動力源。

主要性能參數：

適用介質	含塵固體顆粒或粉料	電源電壓	380V、50HZ
適用溫度	≤350°	調節特點	常規情況二位三位開關式
電動推桿型號	DT系列	調節特點	常規情況二位三位開關式

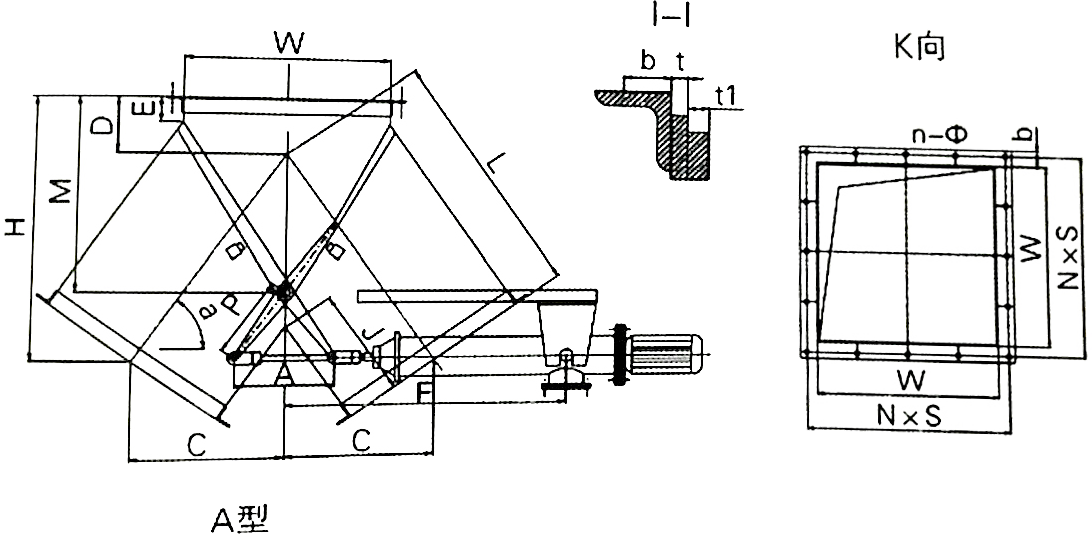

DSF-A型電動三通分料器參數選型表：

型號	W （mm）	寬度	a°	主要尺寸																	電動推桿型號	功率（KW）
型號	W （mm）	寬度	a°	C	H	M	A	F	P	D	L	J	E	t1	t	n	φ	N	S	b	電動推桿型號	功率（KW）
DSF-50A45	450 × 450	B= 500	45°	265	458	426	206	831	200	193	375	150	100	8	6	12	14	3	170	30	DT700-215	1.1
DSF-50A50			50°	269	520	447	197	826	200	182	418										DT700-215
DSF-50A55			55°	270	556	447	187	821	200	171	471										DT700-215
DSF-50A60			60°	320	715	526	214	850	250	161	640	250									DT700-245
DSF-50A70			70°	297	954	711	193	829	300	138	868	250									DT700-225
DSF-65A45	600 × 600	B= 650	45°	318	542	563	252	879	250	224	450	150	100	8	6	12	14	3	220	30	DT700-265	1.1
DSF-65A50			50°	326	598	591	242	864	250	210	507										DT700-245
DSF-65A55			55°	332	668	632	229	857	250	194	578										DT700-245
DSF-65A60			60°	385	848	696	253	884	300	181	770	250									DT700-275
DSF-65A70			70°	367	1164	948	222	854	350	156	1074	250									DT700-245
DSF-80A45	700 × 700	B= 800	45°	353	598	655	250	873	250	245	500	150	100	8	8	16	14	4	190	30	DT1000-255	1.5
DSF-80A50			50°	364	661	686	241	868	250	227	566										DT1000-255
DSF-80A55			55°	373	742	734	273	904	250	209	650										DT1000-295
DSF-80A60			60°	428	935	809	252	889	300	194	865	250									DT1000-285
DSF-80A70			70°	414	1302	1104	221	858	350	165	1212	250									DT1000-255
DSF-100A45	800 × 800	B= 1000	45°	389	655	742	300	958	300	266	550	150	100	8	10	16	14	4	215	30	DT1750-315	2.2
DSF-100A50			50°	403	725	778	289	942	300	245	627										DT1750-295
DSF-100A55			55°	414	816	832	273	934	300	225	721										DT1750-295
DSF-100A60			60°	471	1022	916	294	960	350	206	943	250									DT1750-325
DSF-100A70			70°	461	1440	1253	253	919	400	174	1349	250									DT1750-285
DSF-120A45	900 × 900	B= 1200	45°	424	730	847	298	952	300	306	600	150	120	8	10	16	18	4	242.5	35	DT1750-305	2.2
DSF-120A50			50°	441	809	888	286	946	300	284	686										DT1750-305
DSF-120A55			55°	455	911	951	271	933	300	261	793										DT1750-295
DSF-120A60			60°	515	1133	1046	290	958	350	241	1029	250									DT1750-325
DSF-120A70			70°	508	1598	1422	283	949	450	202	1486	250									DT1750-315
DSF-140A45	1000 × 1000	B= 1400	45°	459	786	929	299	957	300	327	650	150	120	8	10	20	18	5	214	35	DT1750-315	2.2
DSF-140A50			50°	479	852	954	338	997	350	281	746		120								DT1750-355
DSF-140A55			55°	496	985	1044	317	976	350	277	864		120								DT1750-335
DSF-140A60			60°	559	1220	1149	334	1000	400	254	1116	250									DT1750-365
DSF-140A70			70°	555	1736	1568	316	981	500	211	1624	250									DT1750-345
