電動推桿電器控制原理圖及注意事項！

來源:www.visri.com.cn|作者:揚州唯升 |發布時間:2008-12-23 |次瀏覽
電動推桿是一種將電動機的旋轉運動轉變?yōu)橥茥U的直線往復運動的電力驅動裝置。可用于各種簡單或復雜的工藝流程中做為執行機械使用，以實現遠距離控制、集中控制或自動控制。電動推桿電器
       電動推桿是一種將電動機的旋轉運動轉變?yōu)橥茥U的直線往復運動的電力驅動裝置。可用于各種簡單或復雜的工藝流程中做為執行機械使用，以實現遠距離控制、集中控制或自動控制。

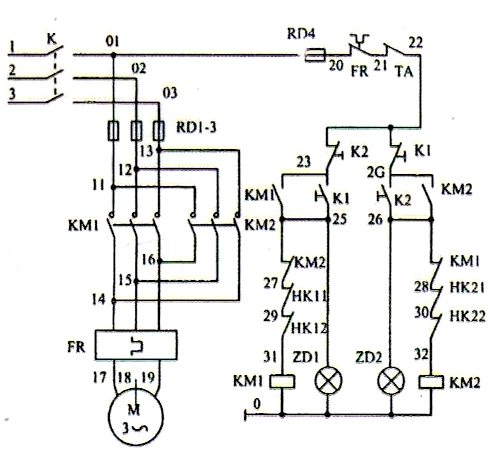

電動推桿電器控制原理圖如下：

電動推桿電器控制原理圖

序號

名稱

規格

數量

1

K組合開關


1

2

RD熔斷器


4

3

KM交流接觸器

CJ1-10/22V

2

4

FR熱繼電器

JB36F

1

5

ZD指示燈

綠色220V

2

6

TA停止按鈕

紅色

1

7

K啟動按鈕

綠色

2

8

HK11行程開關

上推極限（機內）

1

9

HK21行程開關

下拉極限（機內）

1

10

HK12行程開關

上推定位

1

11

HK22行程開關

下拉定位

1


電動推桿控制注意事項：
1、使用電動推桿，嚴格按線路控制圖接線，若接線不當或舍棄過載控制，電動機燒毀及零部件損壞。
2、控制柜有紅線兩根，黃、綠線各一根。具體接線方法如上：
3、保證電動機順時針方向旋轉，則接線控制方式為：綠、紅線為拉回限位；黃、紅線為推進限位。
